Бобышки Б1, Б2, Б3, Б4
Бобышки предназначены для монтажа датчиков температуры на объекте.
Гарантия2 года
Основные технические характеристики
Бобышки предназначены для монтажа датчиков температуры на объекте.
|
|
 Рисунок 2 |
|
|
|
Таблица 1
| Обозначение | Рисунок | Размеры, мм | |||||
| М | D | D1 | d | l | L | ||

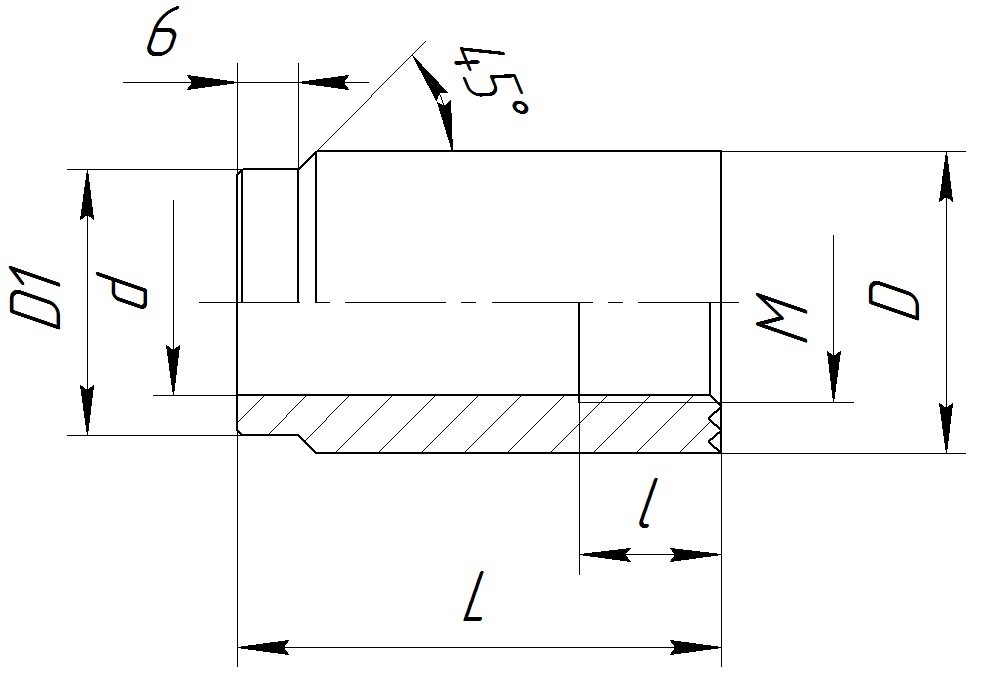

| Бобышка Б1 |
1 |
М20х1,5 | 30 | 26 | 18 | 24 | 40 |
| 60 | |||||||
| М27х2 | 40 | 30 | 25 | 32 | 50 | ||
| 70 | |||||||
| М33х2 | 50 | 36 | 31 | 32 | 70 | ||
| 90 | |||||||

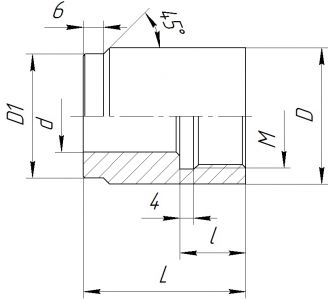

| Бобышка Б2 | 2 | М20х1,5 | 30 | 26 | 11 | 14 | 40 |
| 60 | |||||||

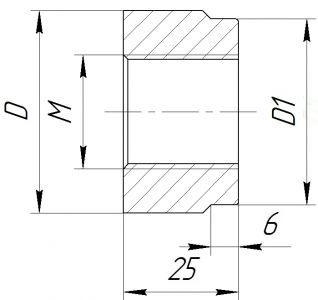

| Бобышка Б3 | 3 | М20х1,5 | 28 | 26 | - | - | - |
| М27х2 | 35 | 23 | - | - | - | ||
| G3/4-B | 35 | 33 | - | - | - | ||
| М33х2 | 41 | 39 | - | - | - | ||
Таблица 2
| Обозначение | Рисунок | Размеры, мм |
||||
| M | D | d1 | L | l | ||

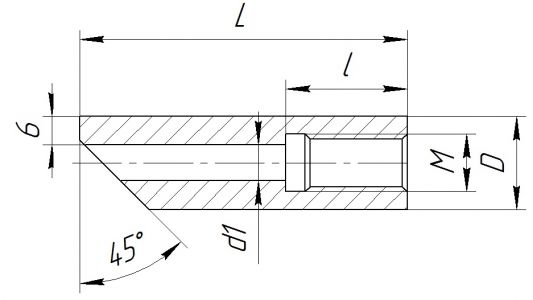

| Бобышка, Б4 | 4 | М20х1,5 | 32 | 18,5 | 115 | 24 |
| 140 | ||||||
| М27х2 |
42 | 25 | 115 | |||
| 140 | ||||||
| М33х2 | 48 | 31 | 115 | |||
| 140 | ||||||
| М18х2 |
30 | 16 | 115 | |||
| 140 | ||||||
| М24х1 | 36 | 23 | 115 | |||
