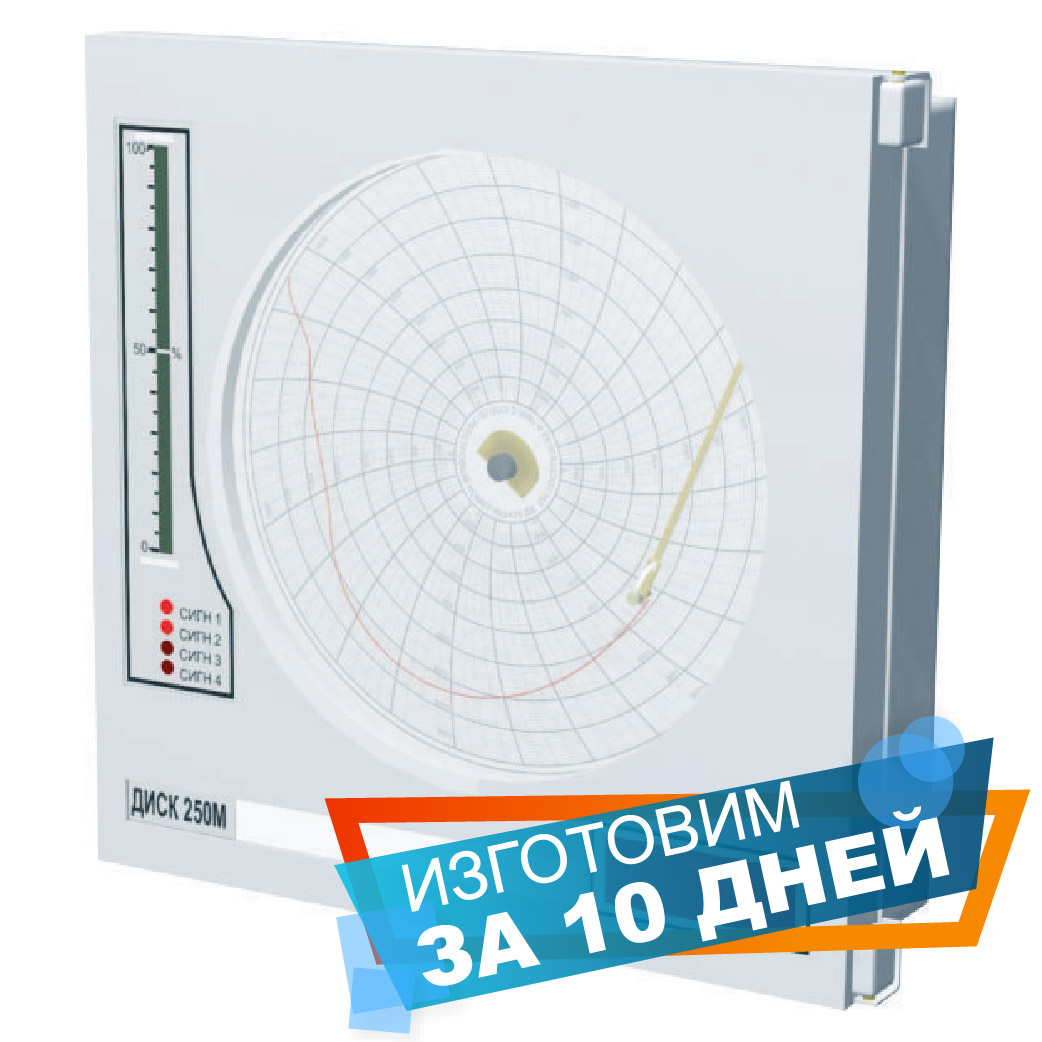

Приборы регистрирующие ДИСК 250М (в дальнейшем — приборы), предназначены для измерения и регистрации физической величины, преобразованной в сигналы термопар, термометров сопротивления или унифицированный сигнал.
Приборы имеют исполнения УХЛ 4.2 по ГОСТ 15150, но для работы при температурах +5...+50 °С, относительной влажности 80% при температуре +5 °С и более низких температурах без конденсации влаги.
Приборы в соответствии с ГОСТ 14254-2015 имеют исполнение по степени пылевлагозащищенности — IP54 с передней панели и IP30 — остальное.
Таблица 1. Диапазоны измерений и изменения входных сигналов
|
НСХ датчика, диапазон изменения входного сигнала |
Диапазон измерения |
|
Термопары (ТП) |
|
L |
- 50...+50, +150, +200 °C;
0...+100, +200, +300, +400, +600 °C; +200...+600 °C, +800°C |
|
К, N |
0...+400, +600, +800, +900, +1100, +1300 °C;
+200...+600 °C, и +1200 °C;
+400...+900 °C, +600...+1100 °C, +700...+1300 °C |
|
S |
0...+1300 и +1600 °C; +500...+1300 °C |
|
B |
+300...+1000 °C;
+500...+1800 °C;
+1000...+1600 и +1800 °C |
|
A-1 |
0...+2200 °С |
|
J |
-100...+1000 °С |
|
Термопреобразователи сопротивления (ТС) |
|
100М, 50М |
-50...+50 и +100 °C;
0...+100 и +180 °C |
|
100П, 50П |
-50...+30 °C;
-50...+180 °C;
0...+100, +150, +200, +300, +400 °C;
+50...+150 °C;
+200...+500 °C |
|
Унифицированные сигналы |
|
0...5 мА; 4...20 мА; 0...10 и 100 мВ; 0...1 В |
Диапазон линейный или с извлечением квадратного корня выбирается при программировании |
|
Пирометры суммарного излучения |
|
РК-15 |
+700...+1500 °C |
|
РК-20 |
+800...+1900 °C |
|
РС-20 |
+900...+2000 °C |
1. Диапазоны изменения входных сигналов соответствуют для НСХ:
— L, K, S, B, N, J, A-1 — ГОСТР 8.585-2001;
— 50М, 100М, 50П,100П — ГОСТ 6651-2009 (для стран СНГ по ГОСТ 6651-94);
— РК-15, РК-20, РС-20 — ГОСТ 10627-71.
2. Диапазоны измерений унифицированных сигналов выбираются из условия, что единица младшего разряда составляет не более 0,05 % от диапазона.

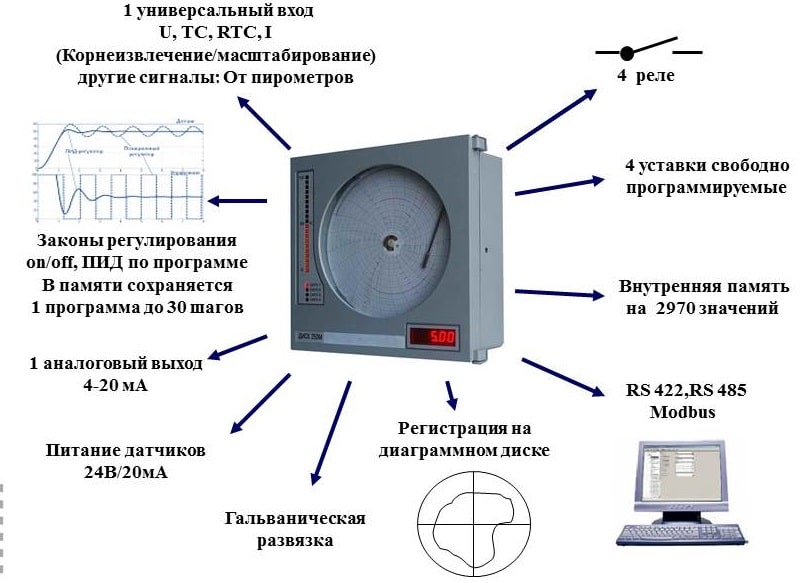

КРАТКОЕ ОПИСАНИЕ
- Один аналоговый выход, предназначенный для вывода управляющего воздействия при регулировании по ПИД-С закону или преобразования измеряемого сигнала в токовый сигнал. Диапазон изменения сигнала от 4 до 20 мА. Сопротивление нагрузки должно быть не более 500 Ом. Пульсации не превышают 60 мВ;
- Источник питания для внешних датчиков с выходным напряжением (24±2,4) при номинальной нагрузке 20 мА;
- Четыре релейных выхода, коммутирующих нагрузку с силой тока до 3 А переменного напряжения до 220 В или постоянного до 28 В, универсальный четвертый выход в режиме управления электронным реле обеспечивает при срабатывании /отпускании уровни +0…1 и +20…25 В при токе не более 30 мА;
- Интерфейс RS485 для связи с персональным компьютером;
- Двухстрочное жидкокристаллическое (ЖКИ) табло с подсветкой. Включение подсветки происходит при нажатии любой клавиши, отключение по истечении 1,5 мин после последнего нажатия любой из клавиш;
- Пятизначное светодиодное табло для индикации результата измерения в единицах измеряемой физической величины;
- Светодиодную линейку (барграф) для аналогового представления результата измерения. Высота светового столба пропорциональна результату измерения в процентах от диапазона измерения (только для приборов исполнения А20).
Прибор осуществляет регистрацию результатов измерений фломастером на диаграммном диске в полярных координатах. Время прохождения узла записи от одного предельного значения до другого не превышает 10 с.
Время оборота диаграммного диска выбирается из ряда 1, 2, 4, 8, 12, 24, 48, 72, 96, 120, 144, 168, 192 ч. Отклонение времени оборота диска от номинального значения не превышает ± 0,5 %. Мощность, потребляемая прибором, не превышает 10 В•А при номинальном напряжении питания 220 ± 4,4 В.
Прибор поддерживает обмен информацией с компьютером со скоростью, задаваемой из ряда: 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод, по протоколу Modbus. Возможен обмен информацией по интерфейсам RS485 или RS422.
Пределы основной приведенной погрешности прибора в процентах от нормирующего значения при нормальных условиях составляют:
— при измерении, сигнализации и выводе аналогового сигнала ± 0,25;
— при регистрации ± 1,0.
Пример записи приборов при заказе:
Прибор регистрирующий ДИСК 250М–А20R0 5 штук
Кроме того, дополнительно можно заказать:
— комплект принципиальных электрических схем прибора по форме: «Комплект схем прибора регистрирующего ДИСК 250М. 2.556.086 Э3». «Прибор регистрирующий ДИСК 250М. Руководство по среднему ремонту. 2.556.086 РС»;
— преобразователь интерфейсов АТМ3510 («Преобразователь интерфейсов USB/RS485»).
Для работы приборов с датчиками, расположенными во взрывоопасной зоне, необходимо заказать барьер искрозащиты.
Пример заказа:
Барьер искрозащиты РИФ-П1113-DIN, УХЛ3, 1 шт.
Барьер безопасности РИФ-П1141-DIN, УХЛ3, 1 шт.
Барьер безопасности РИФ-П1142-DIN, УХЛ3, 1 шт.
