Термопары серии ТП ("Evolution")

Термопары серии ТП (
Термопары серии ТП ("Evolution")

Датчики температуры с выходным сигналом 4-20мА+HART, Profibus-PA.

Интервал между поверками — 4 года

Гарантия18 месяцев с момента ввода в эксплуатацию
Конфигурация и заказ
Выберите необходимые опции
Тип датчика
ТХА
ТХК
ТНН
ТМК
Температурный диапазон
-40 ... +1100 ºC
-40 ... +600 ºC
-40 ... +1250 ºC
-40 ... +350 ºC
Измеряемая среда
Газ
Жидкость
Вид взрывозащиты
Без взрывозащиты
Exd
Exia
Материал корпуса
Алюминиевый сплав
Нержавеющая сталь
Термостойкий пластик
Фиксация крышки корпуса
Винт
Защёлка
Резьбовая
Тип присоединения к процессу
Без крепежных элементов
Штуцер
Фланец
Фитинг
Материал арматуры/оболочки кабеля
12Х18Н10Т
10Х17Н13М2Т
10Х23Н18
ХН45Ю
Спай чувствительного элемента
Изолированный
Неизолированный
Измерительный преобразователь
4-20 / 20-4 мА
4-20 / 20-4 мА + HART
Profibus-PA
Основные технические характеристики

Предназначены для непрерывного измерения температуры жидких, газообразных и сыпучих сред, технологических процессов во всех областях промышленности.

ТП01, ТП02, ТП03, ТП05, ТП06 – термопары с кабельной вставкойс НХС типа К (хромель-алюмель).

Измерение температуры для датчиков ТП01, ТП02, ТП03, ТП05, ТП06 основано на явлении возникновения в цепи термопреобразователя термоэлектродвижущей силы при разности температур между его рабочими и свободными концами и зависимости величины ТЭДС от этой разницы температур.


а) с видом взрывозащиты «Искробезопасная цепь» ОЕхiaIICТ1…T6 X;

б) с видом взрывозащиты «Взрывонепроницаемая оболочка» 1ЕхdIICT6 X.

Взрывозащищенность датчиков, имеющих вид взрывозащиты «взрывонепроницаемая оболочка» достигается заключением его электрических цепей во взрывонепроницаемую оболочку, выполненную в соответствии с ГОСТ Р 51330.1. Оболочка выдерживает давление взрыва внутри и исключает его передачу в окружающую взрывоопасную среду. Оболочка датчиков должна выдерживать испытание на взрывоустойчивость внутренним избыточным давлением 1,5 МПа. Взрывонепроницаемость оболочки обеспечивается применением щелевой взрывозащиты.

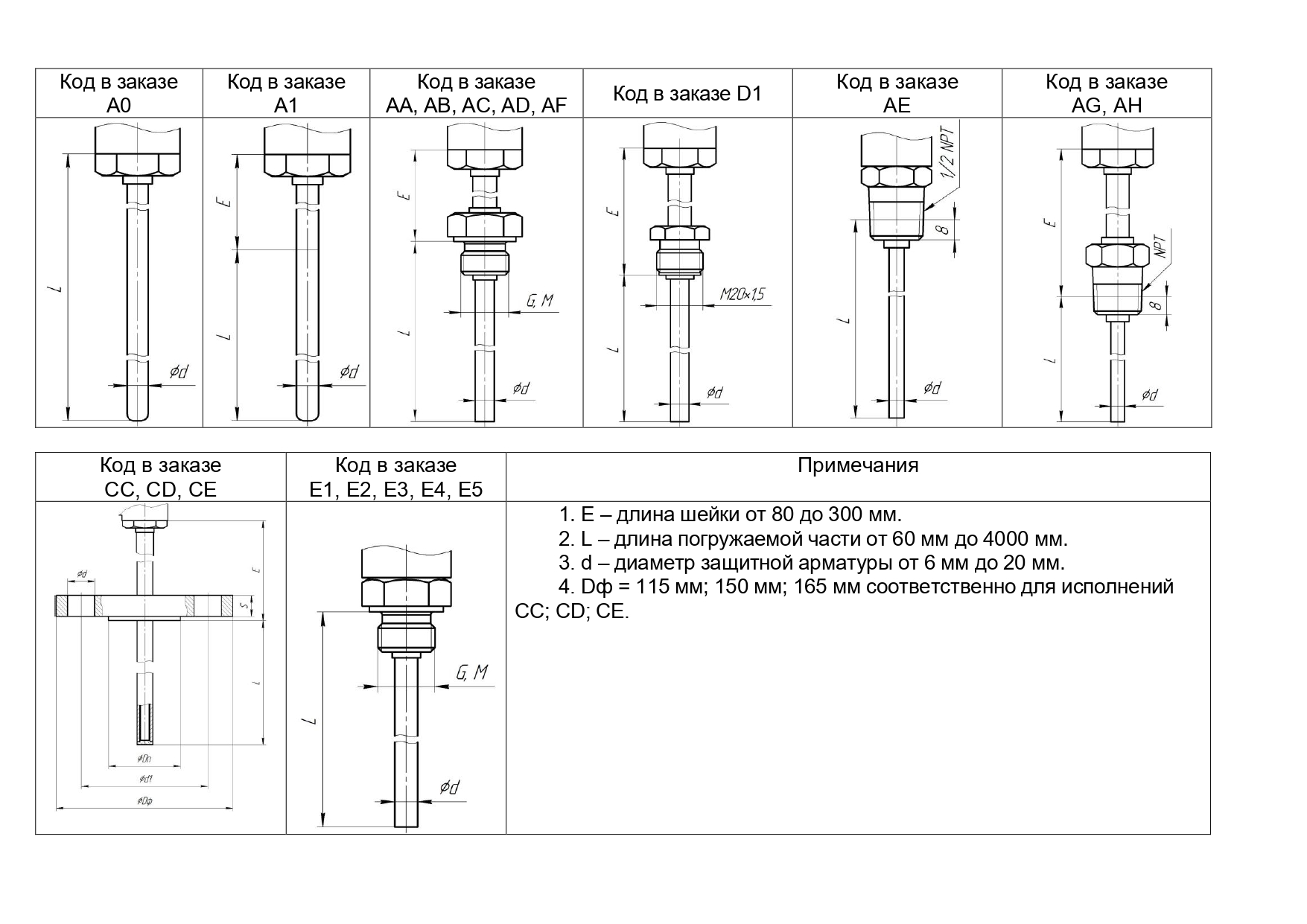

По специальным свойствам и конструктивным исполнениям датчики подразделяются следующим образом:

  • ТП01 – датчики с трубной защитной арматурой;
  • ТП02 – датчики для вкручивания в существующую термогильзу;
  • ТП03 – датчики с трубной термогильзой;
  • ТП05 – датчики без термогильзы с прямым контактом со средой;
  • ТП06 – датчики с литой термогильзой.

Основные особенности и преимущества:

Многообразие выходных сигналов (Pt100, 4-20mA, 4-20mA + HART, Profibus-PA);

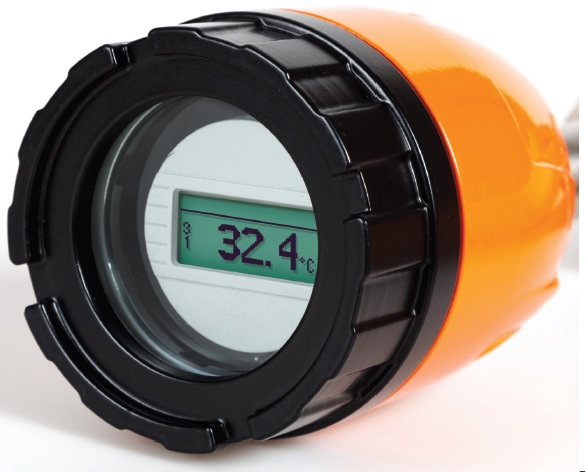

Цифровая индикация для PROFIBUS-протокола (жидкокристаллический экран TID10);

Высокая точность трансмиттеров серии ТМТ - ± 0,08% от разности верхнего и нижнего значений диапазона измерений;

Алюминиевый корпус электронного блока по уровню пылевлагозащиты от IP66 до IP68;

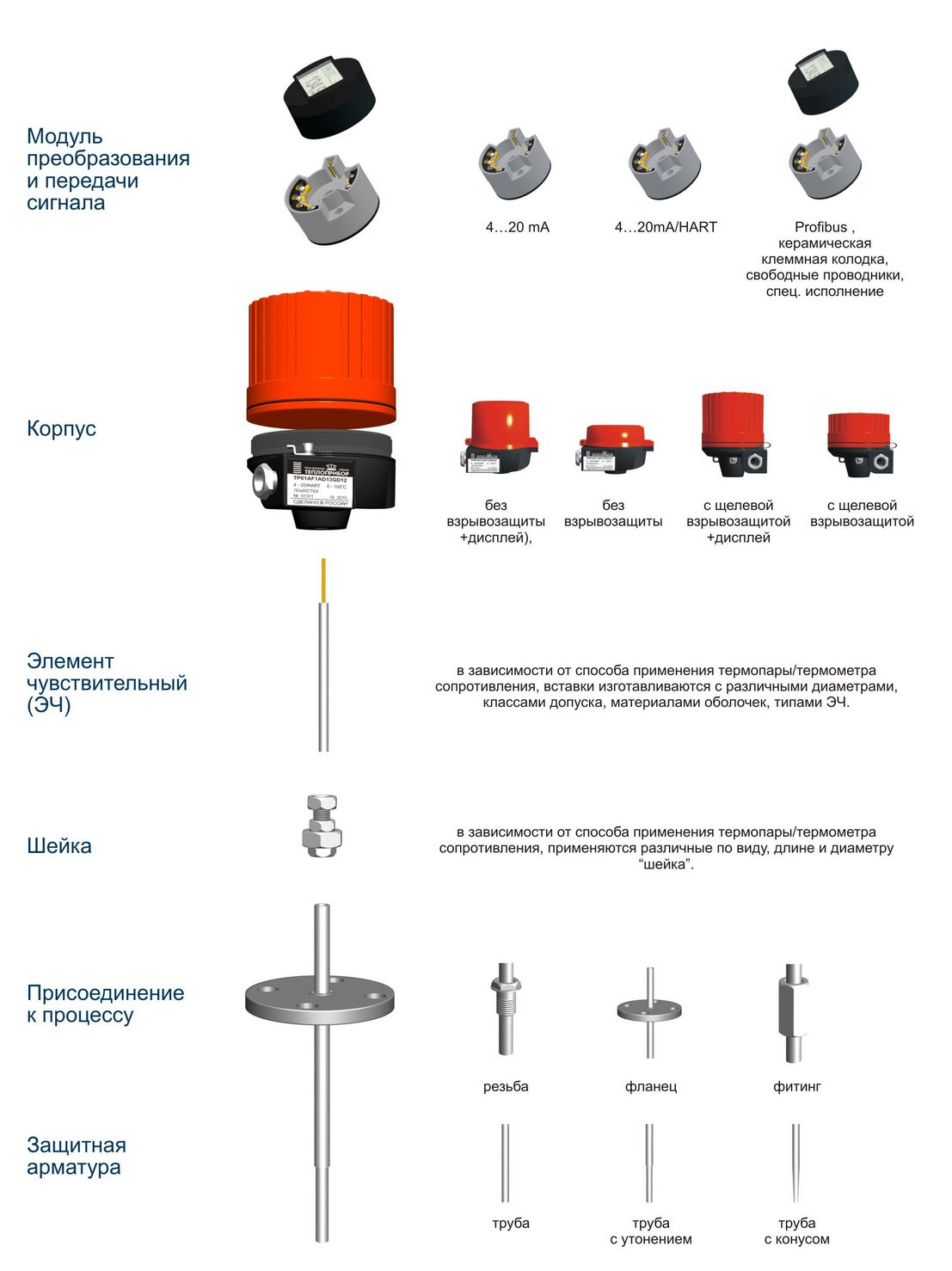

Блочно-модульная конструкция изделий;

Различные типы подсоединения к процессу (резьбы, фланцы, компессионные фитинги);

Различные материалы термогильз;

Различная глубина погружения (в том числе и настраиваемая);

Сменная кабельная вставка (термопарная или RTD);

Повышенная точность чувствительного элемента (Pt100 класса А и 1/3В. Различные конструкции чувствительного элемента (Pt100 проволочного - типа WW -200…+600 ºС, тонкопленочного – типа TF -50…+400 ºС) одинарного и двойного исполнения;

Имеется возможность конфигурирования (перепрограммирования и калибровки) выходного сигнала, типа чувствительного элемента, диапазона измерений в производственных условиях при помощи специальных технических средств и ПК. Конфигурация измерительного преобразователя может быть определена потребителем при оформлении заказа;

Перепрограммирование и калибровка датчиков может выполняться как на предприятии-изготовителе, так и непосредственно на объекте применения;

Диапазоны измерения температур: -200…+600 ºС.

Датчики соответствуют климатическому исполнению УХЛ3.1 по ГОСТ 15150, но для работы при температуре окружающей среды -50...+85 °С, с верхним значении относительной влажности 80% при +25 °С и более низких температурах без конденсации влаги.
