ТХА/ТХК/ТЖК/ТНН - 07-01, -02, -03, -04, -05, -06, -07

Термопары с корпусом из стали 12Х18Н10Т, диаметром арматуры от 1,5 до 10 мм

ГарантияДо 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты изготовления, в пределах ресурса.

Конфигурация и заказ

Выберите необходимые опции

Тип датчика

ТХА
ТХА

ТХК
ТХК

ТНН
ТНН

ТЖК
ТЖК

Температурный диапазон

-40 ... +600 ºC

-40 ... +750 ºC

-40 ... +800 ºC

-40 ... +900 ºC

-40 ... +1000 ºC

-40 ... +1100 ºC

-40 ... +1250 ºC

Исполнение

01
01

02
02

03
03

04
04

05
05

06
06

07
07

Вид взрывозащиты

Без взрывозащиты

Exia
Ex

Тип присоединения к процессу

Без крепёжных элементов

Штуцер

Диаметр арматуры, мм

1.5
d1.5

2
d2

3
d3

4.5
d4.5

6
d6

8
d8

10
d10

Утонение, мм

Нет

Расстояние от соединительной головки до штуцера (длина "шейки"), мм

120

Нет

Количество чувствительных элементов

1
1

2
2

Класс допуска чувствительного элемента

1
1

2
2

Конструктивное исполнение

Ру=0,4 МПа

Ру=6,3 МПа

Длина монтажной части, (l), мм

60
60

80
80

100
100

120
120

160
160

200
200

250
250

320
320

400
400

500
500

630
630

800
800

1000
1000

1250
1250

1600
1600

2000
2000

2500
2500

3150
3150

Материал арматуры/оболочки кабеля

12Х18Н10Т
12Х18Н10Т

10Х23Н18
10Х23Н18

10Х17Н13М2Т
10Х17Н13М2Т

ХН45Ю
ХН45Ю

AISI 321
AISI 321

Inconel 600
Inconel 600

AISI 310
AISI 310

Nicrobel
Nicrobel

Добавить другое устройство

Сбросить конфигуратор

Добавить в заказ

Основные технические характеристики

Предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.

Диапазон измерения

ТХА-07	-40…+800 °С
ТХК-07	-40…+600 °С
ТЖК-07	-40…+750 °С
ТНН-07	-40…+1250 °С

Класс допуска

для ТХА/ТНН/ТЖК — 1, 2;

для ТХК — 2.

Материал оболочки кабеля	Рабочий диапазон измеряемых температур, °С
AISI 321	-40...+800
Inconel 600	-40...+1000
AISI 310	-40...+1100
Nicrobel	-40...+1250

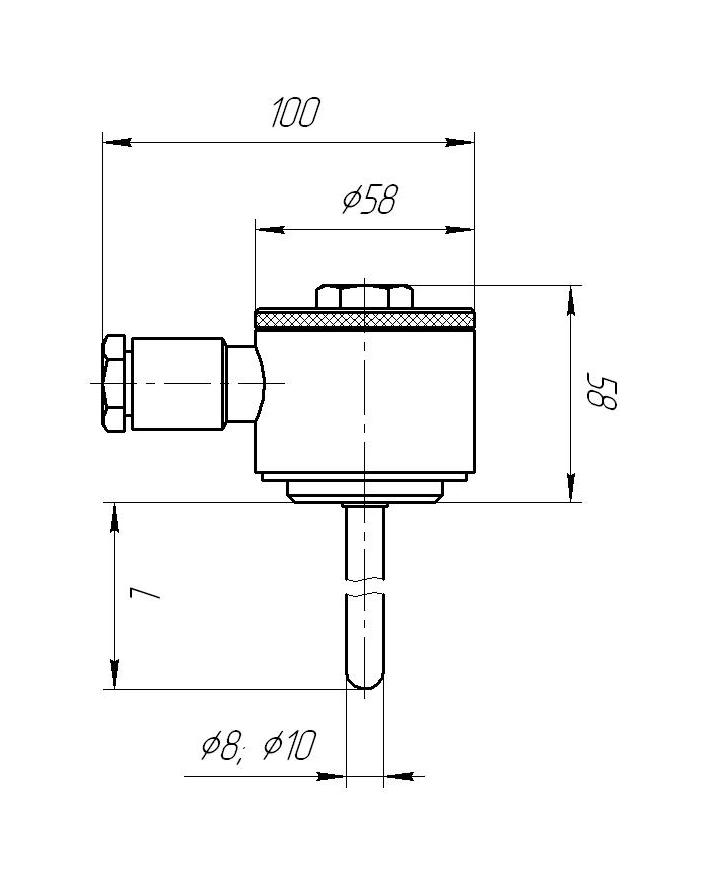

ТХА/ТХК/ТЖК/ТНН-07-01	Материал головки — сталь 12Х18Н10Т. Защитная арматура — Ø8 и 10 мм, без штуцера. Рабочий спай изолирован. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Условное давление измеряемой среды Ру=0,4 МПа. Один или два чувствительных элемента.

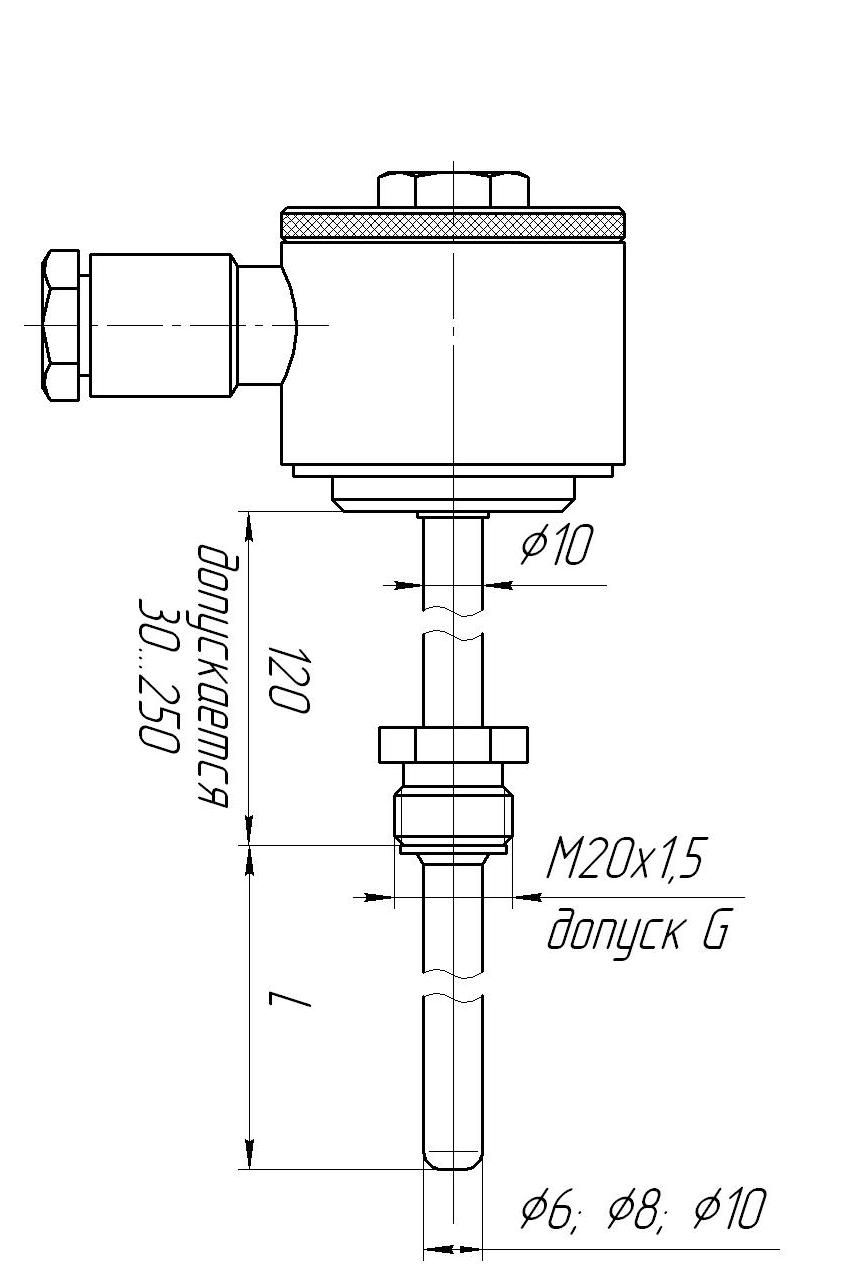

ТХА/ТХК/ТЖК/ТНН-07-02	Материал головки — сталь 12Х18Н10Т. Защитная арматура — Ø6, 8 и 10 мм, штуцер М20х1,5 мм. Рабочий спай изолирован. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Герметичны к измеряемой среде, условное давление измеряемой среды Ру=6,3 МПа. Один или два чувствительных элемента. Расстояние от соединительной головки до штуцера (длина "шейки") 120 мм.

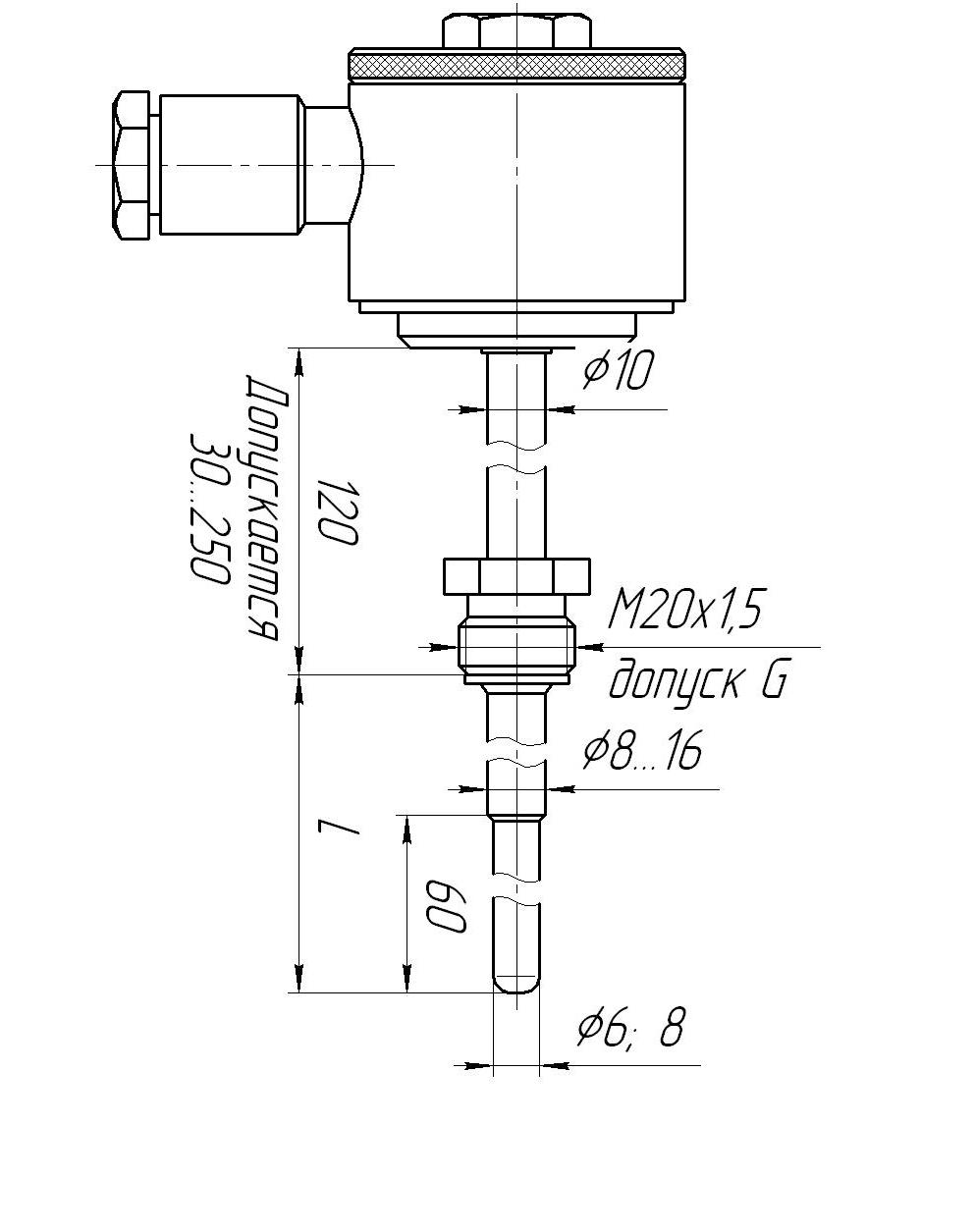

ТХА/ТХК/ТЖК/ТНН-07-03	Материал головки — сталь 12Х18Н10Т. Защитная арматура — Ø8 и 10 мм, штуцер М20х1,5 мм, утонение арматуры 8х60 или 6х60 мм. Рабочий спай изолирован. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Герметичны к измеряемой среде, условное давление измеряемой среды Ру=6,3 МПа. Один или два чувствительных элемента. Расстояние от соединительной головки до штуцера (длина "шейки") 120 мм.

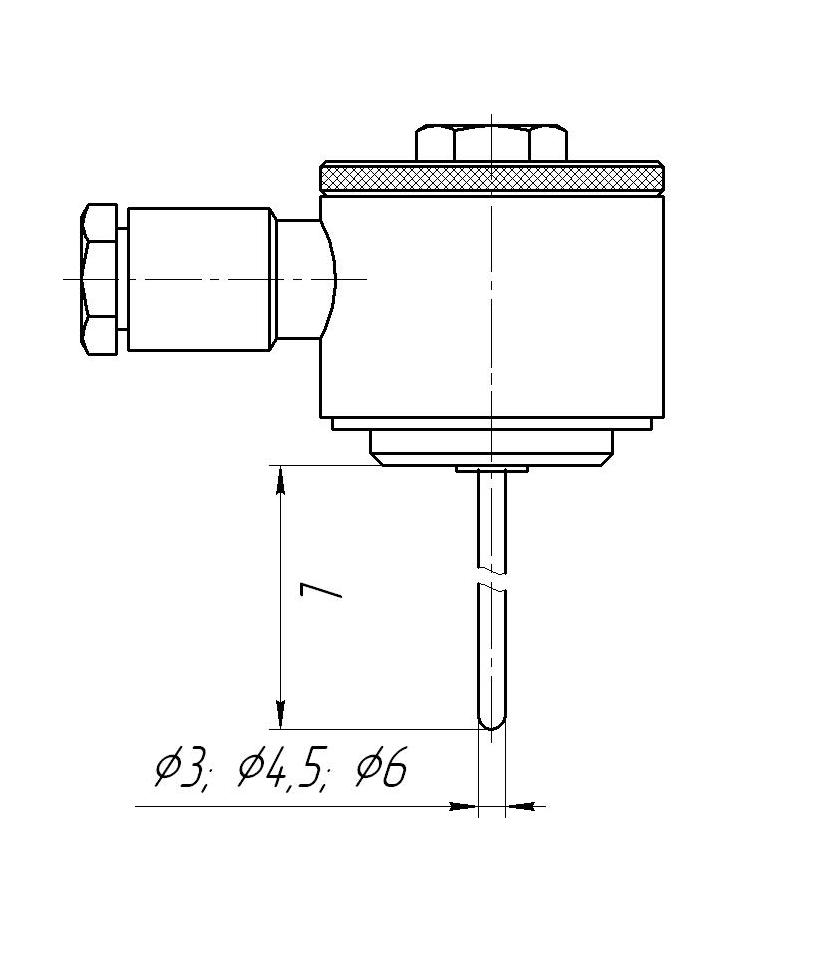

ТХА/ТХК/ТЖК/ТНН-07-04	Материал головки — сталь 12Х18Н10Т. Защитная арматура — Ø3, 4,5 и 6 мм. Рабочий спай изолирован. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Условное давление измеряемой среды Ру=0,4 МПа. Один или два чувствительных элемента.

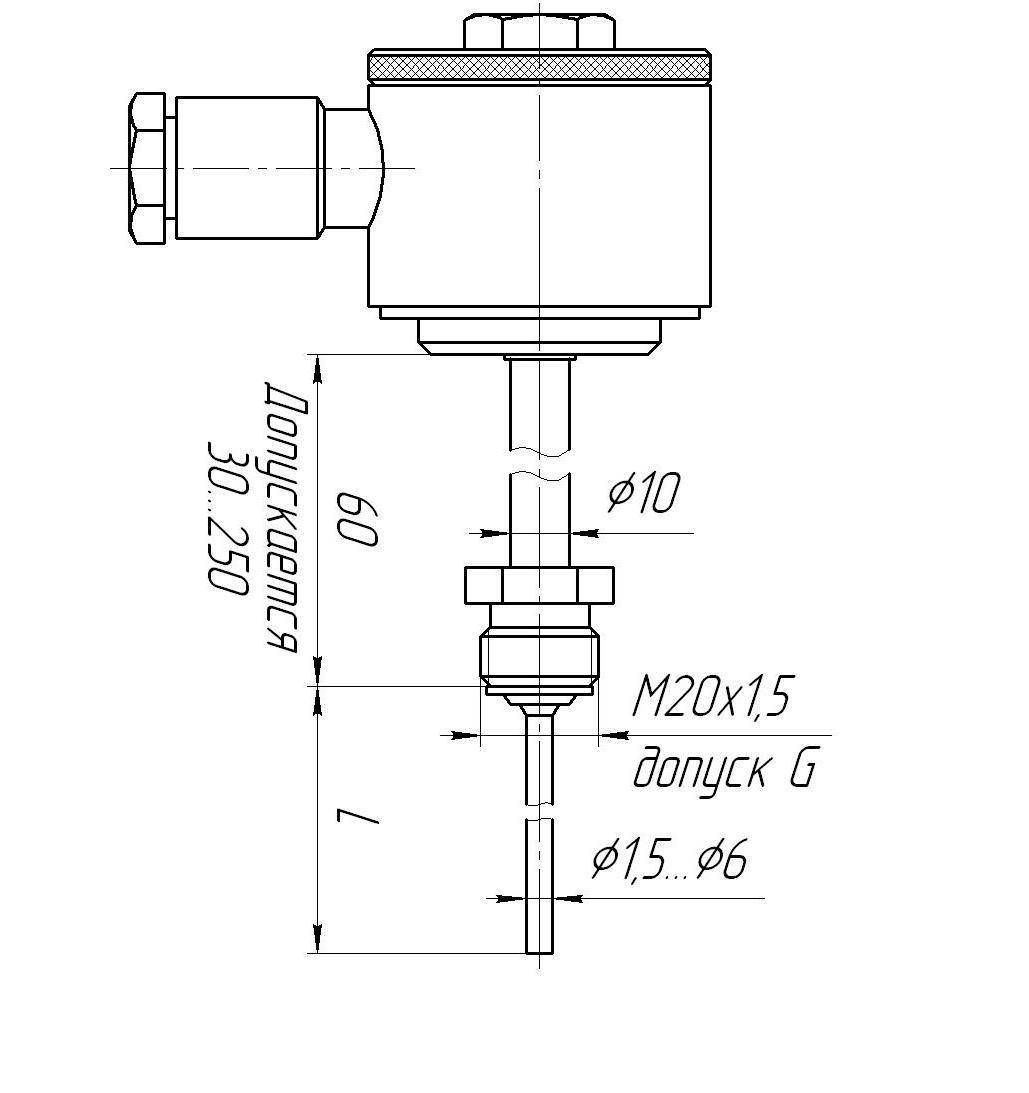

ТХА/ТХК/ТЖК/ТНН-07-05	Материал головки — сталь 12Х18Н10Т. Защитная арматура — Ø1,5, 2, 3, 4,5 и 6 мм, штуцер М20х1,5 мм. Рабочий спай изолирован. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Герметичны к измеряемой среде, условное давление измеряемой среды Ру=6,3 МПа. Один или два чувствительных элемента. Расстояние от соединительной головки до штуцера (длина "шейки") 60 мм.

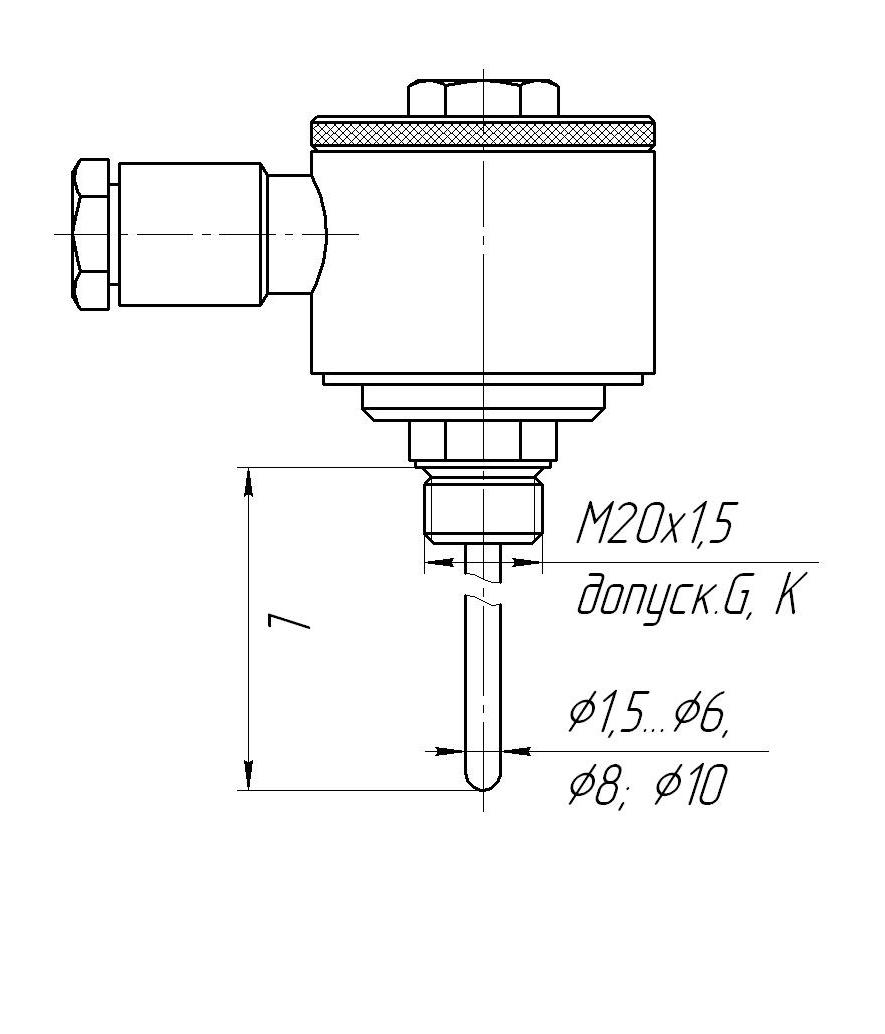

ТХА/ТХК/ТЖК/ТНН-07-06	Материал головки — сталь 12Х18Н10Т. Защитная арматура — Ø1,5, 2, 3, 4,5 и 6 мм, штуцер М20х1,5 мм расположен сразу под соединительной головкой. Рабочий спай изолирован. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Герметичны к измеряемой среде, условное давление измеряемой среды Ру=6,3 МПа. Один или два чувствительных элемента.

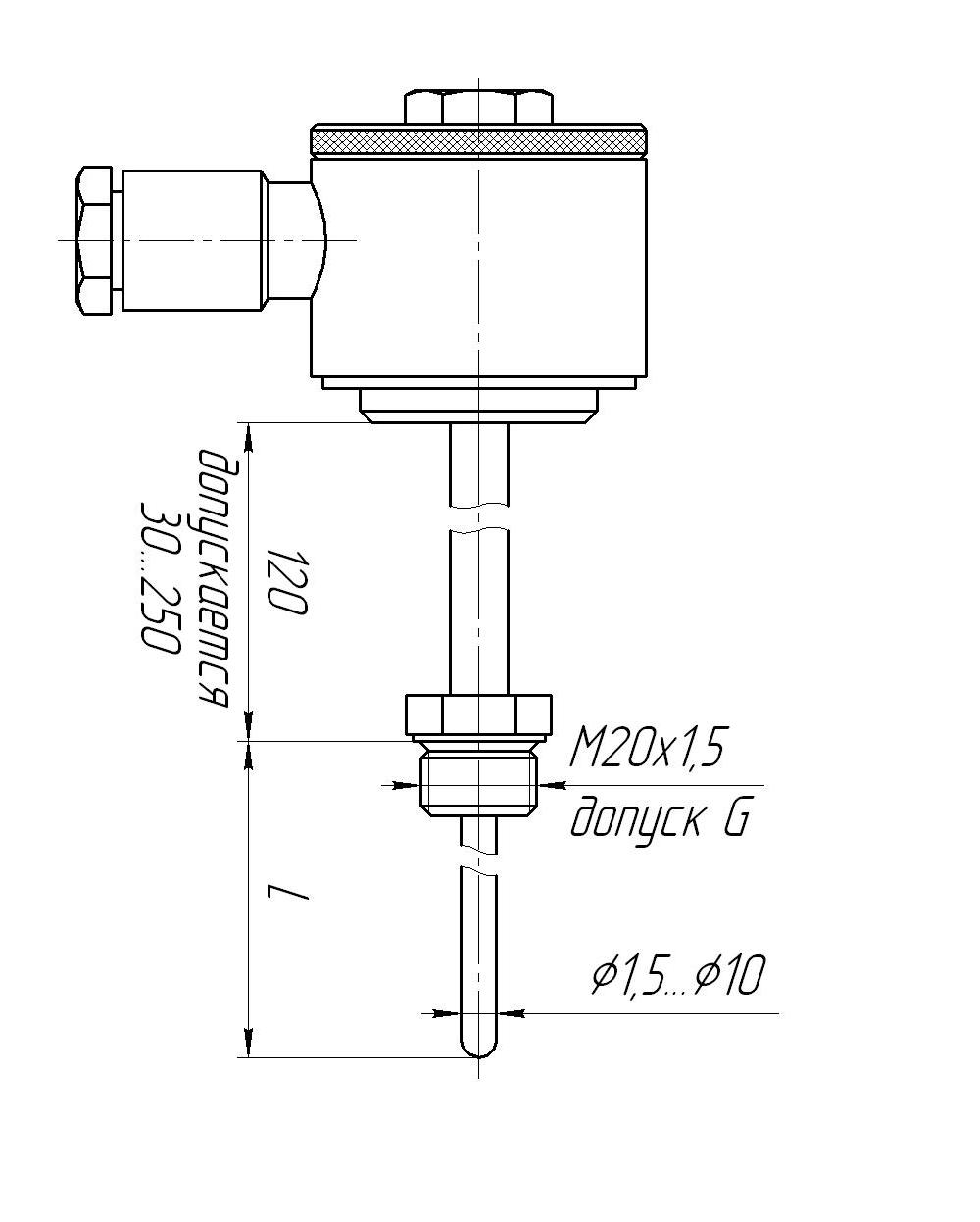

ТХА/ТХК/ТЖК/ТНН-07-07	Материал головки — сталь 12Х18Н10Т. Защитная арматура — Ø1,5, 2, 3, 4,5, 6, 8 и 10 мм, штуцер М20х1,5 мм. Рабочий спай изолирован. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Герметичны к измеряемой среде, условное давление измеряемой среды Ру=6,3 МПа. Один или два чувствительных элемента. Расстояние от соединительной головки до штуцера (длина "шейки") 120 мм.

Документы, ПО, опросные листы

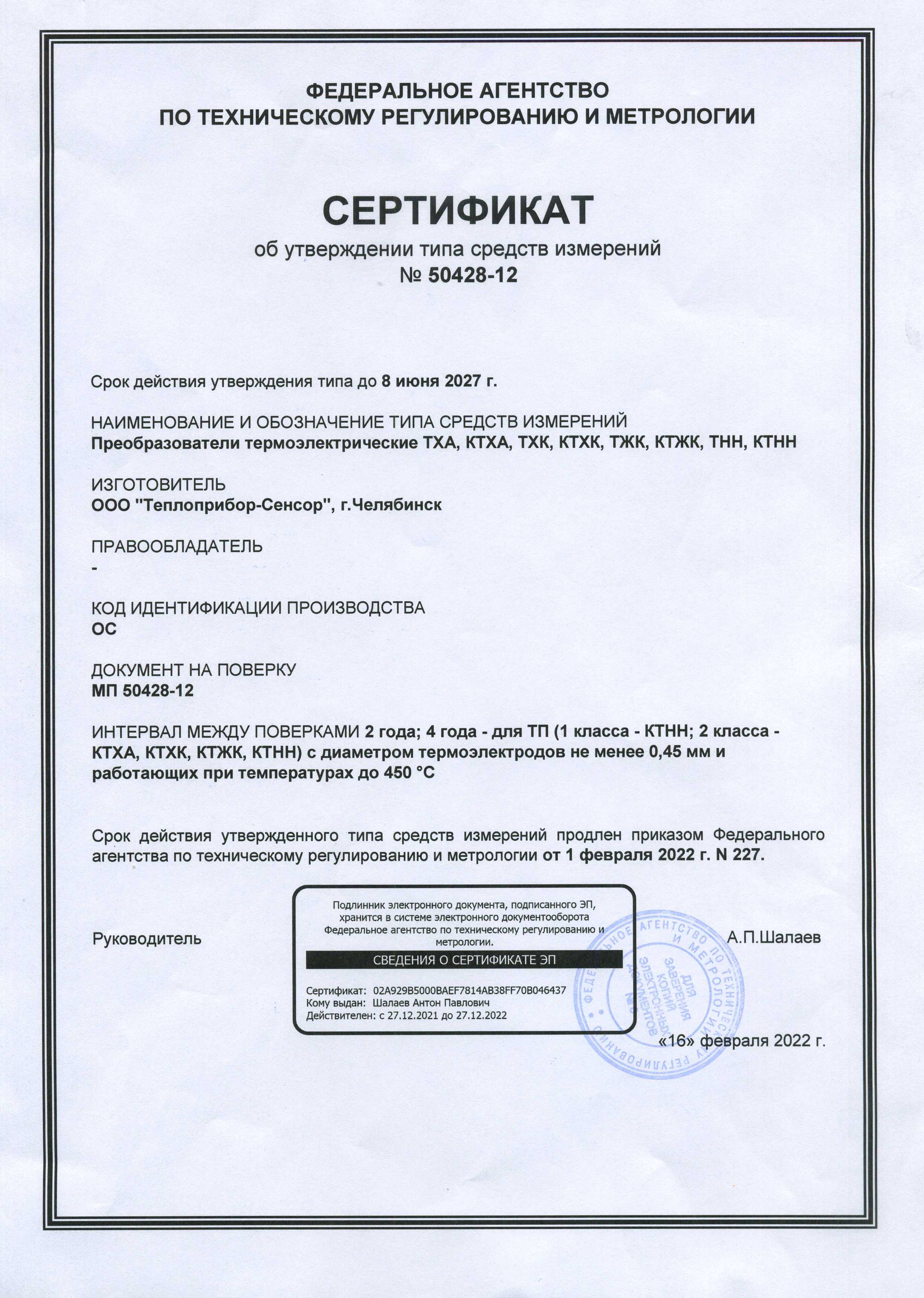

Сертификат об утверждении типа средств измерений № 50428-12Файл jpeg, 1,13 МБ Сертификат соответствия SIL3Файл pdf, 2,2 МБ Сертификат соответствия по сейсмостойкостиФайл pdf, 3,13 МБ Сертификат соответствия ТР ТС 012/2011Файл pdf, 2,32 МБ Руководство по эксплуатации ТХА/ТХК/ТЖК/ТНН - 07Файл pdf, 0,43 МБ Опросный листФайл docx, 0,58 МБ
