Гильза защитная сварная с резьбовой ввертной частью ГЗР-03

Гильзы защитные сварные ГЗР-03

Сварные защитные гильзы с резьбовой ввертной частью.

Отправить заявку

Гарантия4 года

Гильза защитная сварная с резьбовой ввертной частью ГЗР-03 предназначены для защиты датчиков температуры от воздействия измеряемой среды. Условное давление PN-25МПа.

Материал гильз: 12Х18Н10Т; 08Х18Н10Т; 12Х1МФ.

Габаритные размеры ГЗР-03

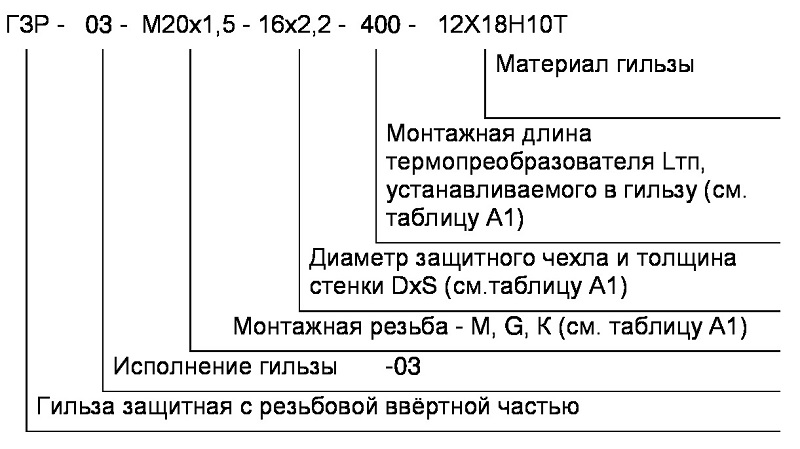

Таблица А1. Обозначение гильз ГЗР-03

Обозначение гильзы	Рисунок	Монтажная резьба, М (К,G)*	Диаметр чехла и толщина стенки D*s, мм	Монтажная длина термопреобразователя,Lтп, мм**	Масса, кг
ГЗР-03	А1	М20 х 1,5	14 х 2	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000,1250, 1600, 2000, 2500, 3150, 3500	от 0,23 до 2,2
		М20 х 1,5	16 х 2,2
		М27 х 2	16 х 2,2
		М27 х 2	20 х 2,5
		М33 х 2	20 х 2,5
		G1/2	16 х 2,2
		G3/4	16 х 2,2
		G3/4	20 х 2,5
		G1	20 х 2,5
	А2	K1/2"	16 х 2,2
		K3/4"	16 х 2,2
		K3/4"	20 х 2,5
		К1"	20 х 2,5

*Присоединительные резьбы гильз защитных:

метрическая – по ГОСТ24705-81;

метрическая коническая – по ГОСТ25229-82;

трубная цилиндрическая – по ГОСТ 6357-81

** Допускается любая длина в указанном диапазоне.

Таблица А2. Допустимые скорости потоков в зависимости от плотности среды и длины монтажной части термопреобразователя Lтп, мм

L тп, мм	Максимальная скорость потока, м/с
L тп, мм	пар	вода
80, 100, 120, 160	40	4
200, 250, 320	25	2,5
400, 500, 630, 800, 1000	5	0,5
1250, 1600, 2000	2	0,2

Документы, ПО, опросные листы

Сертификат соответствия требованиям ГОСТ Р 53678-2009, ГОСТ Р 53679-2009 (NACE)Файл pdf, 0,69 МБ Сертификат соответствия ТР ТС 032/2013Файл pdf, 2,04 МБ Руководство по эксплуатацииФайл pdf, 0,36 МБ

Гильза защитная сварная ГЗР-03 – это надежное решение для защиты трубопроводов и кабелей от внешних воздействий. Изготовленная из высококачественной стали, гильза обеспечивает отличную механическую защиту, предотвращая повреждения от ударов, влаги и коррозии. Благодаря своей сварной конструкции, ГЗР-03 отличается высокой прочностью и долговечностью.

Гильза защитная сварная ГЗР-03 в эксплуатации

Применение гильзы защитной сварной ГЗР-03 особенно актуально в условиях интенсивной эксплуатации, таких как промышленные предприятия, строительные площадки и коммунальные системы. Она легко устанавливается и подходит для различных диаметров труб.

Выбирая защитные гильзы для термопреобразователя, вы можете быть уверены в безопасности и надежности ваших инженерных систем на долгие годы. Защитите свои трубопроводы с помощью качественных гильз!
