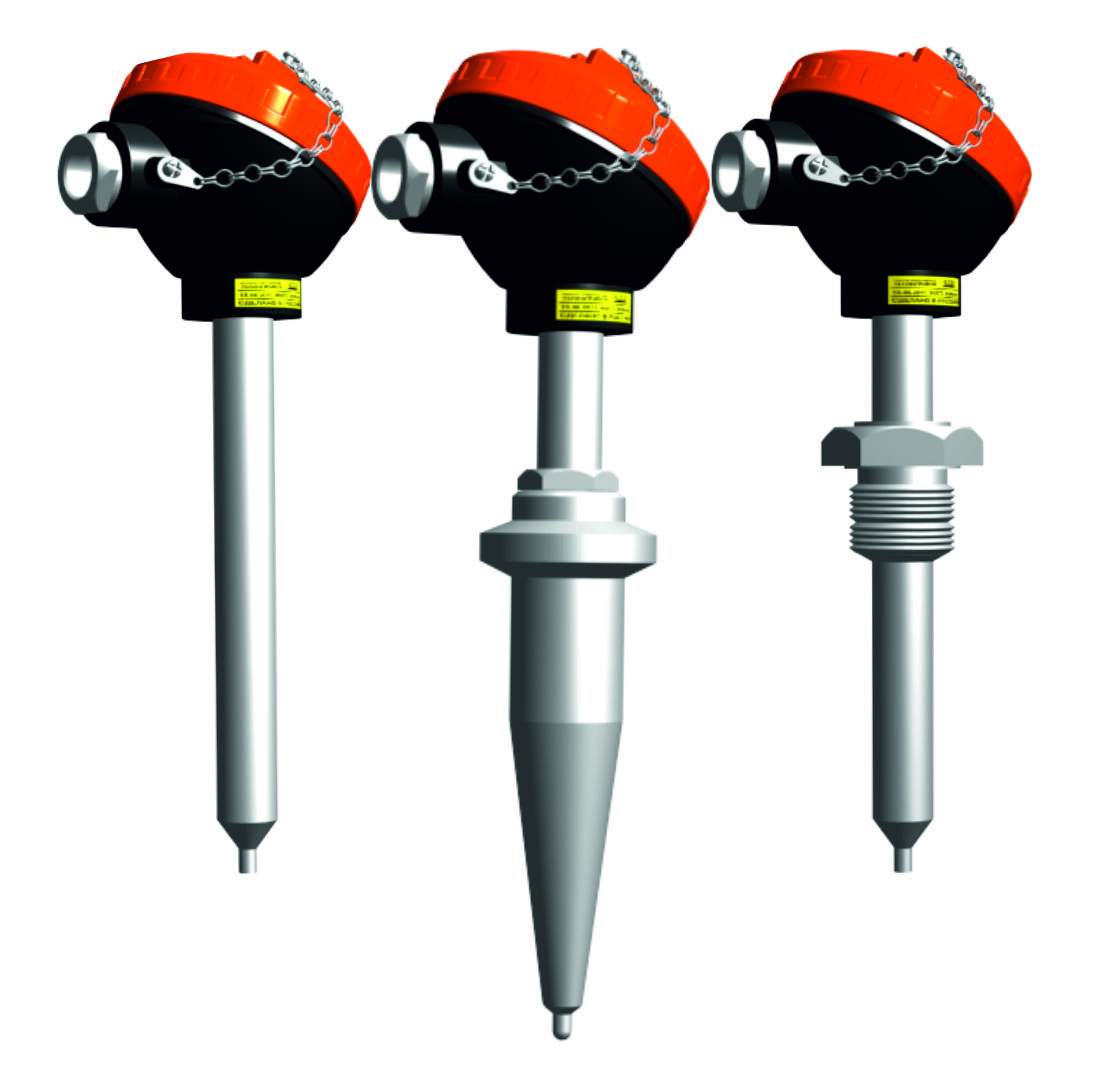

Преобразователи термоэлектрические данного типа, преимущественно используются в газотурбинных и паротурбинных установках на объектах теплоэнергетики для измерения контактным способом циклически меняющихся и постоянных температур.
Диапазон измерения
| ТХА-1292, -01, -02, ТХА-1592, -01, -02 |
0...+900°С |
| ТХА-1292-03, -04 |
0...+600°С |
Класс допуска
для ТХА/ТНН — 1,2 (по ГОСТ 6616).
| Исполнения термопреобразователей |
Измеряемая среда |
| ТХА-1292, ТХА-1292-01 ТХА-1292-02, ТХА-1292-03, ТХА-1592, ТХА-1592-01, ТХА-1592-02 |
Продукты сгорания жидкого или газообразного топлива в пульсирующем потоке, движущемся со скоростью до 170 м/с с давлением до 3,0 МПа, скорость изменения температуры измеряемой среды до 150 °С/мин. |
| ТХА-1292-03, -04 |
Перегретый пар в котлах ТЭЦ, в пульсирующем потоке со скоростью до 60 м/с при давлении до 25,5 МПа. |

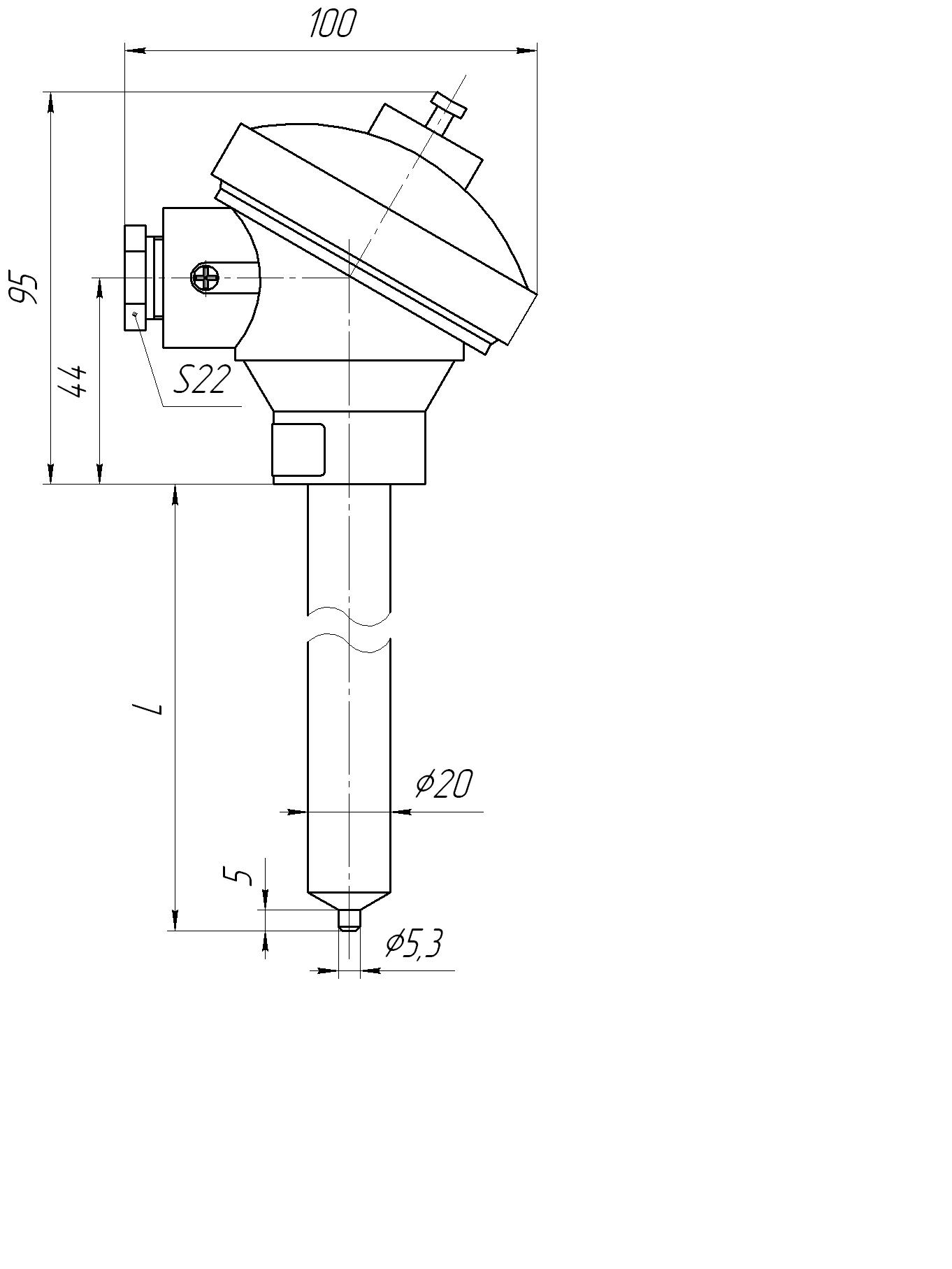

| ТХА/ТНН-1292 |
Защитная арматура — без штуцера, материал — сталь 15Х25Т, Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. Один чувствительный элемент. |
| ТХА/ТНН-1592 |
Защитная арматура — без штуцера, материал — сталь 15Х25ТЮ, Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. Два чувствительных элемента. |

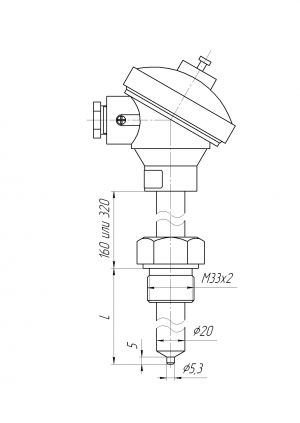

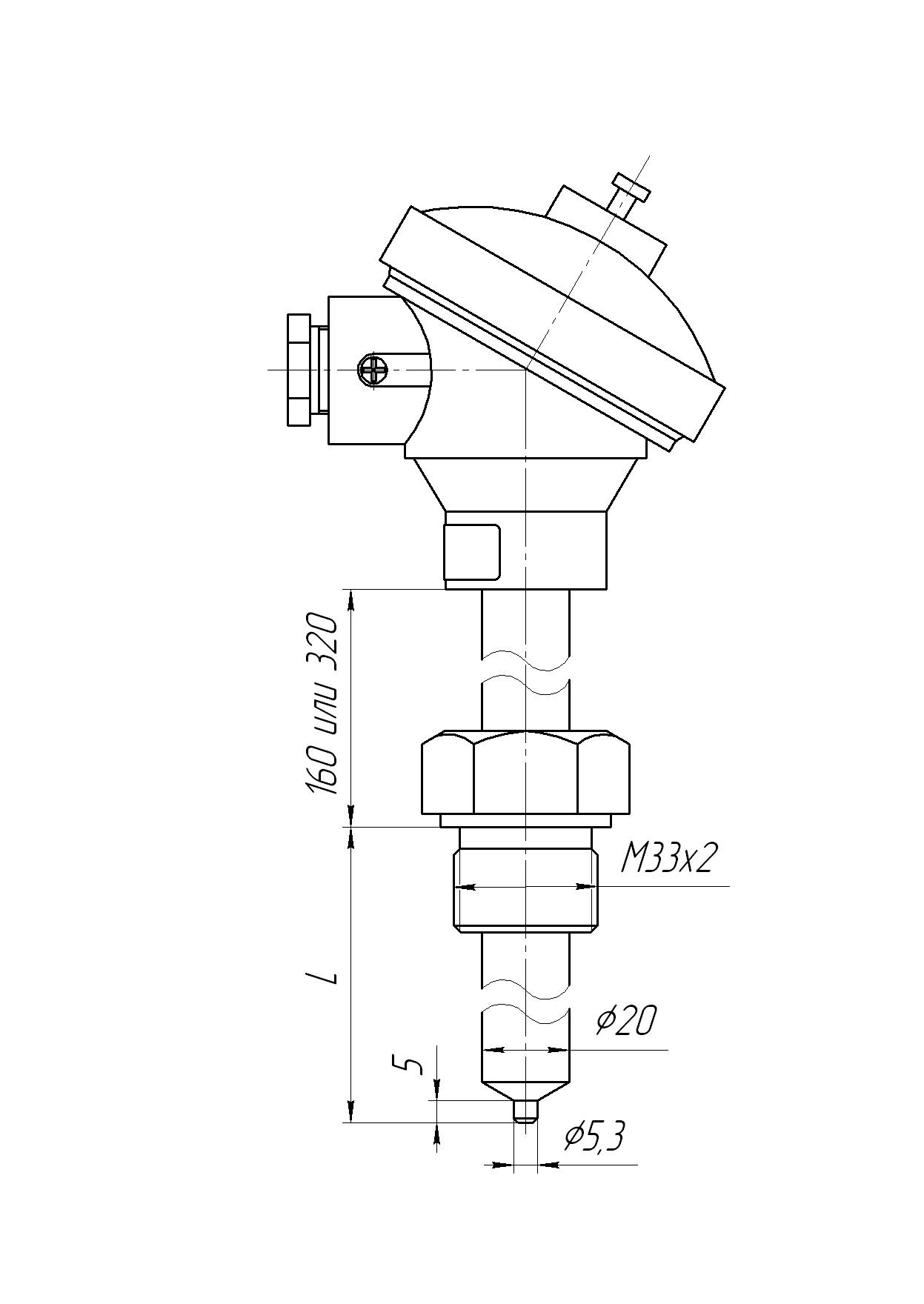

| ТХА/ТНН-1292-01 |
Защитная арматура — с неподвижным штуцером М33х2, расстояние от штуцера до корпуса L1=160 мм. Материал — сталь 15Х25Т, Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован. Условное давление измеряемой среды Ру = 6,3 МПа.
Один чувствительный элемент. |
| ТХА/ТНН-1592-01 |
То же что ТХА/ТНН-1292-01, но два чувствительных элемента. |
| ТХА/ТНН-1292-02 |
Защитная арматура — с неподвижным штуцером М33х2, расстояние от штуцера до корпуса L1=320 мм. Материал — сталь 15Х25Т Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован. Условное давление измеряемой среды Ру = 6,3 МПа.
Один чувствительный элемент. |
| ТХА/ТНН-1592-02 |
То же что ТХА/ТНН-1292-02, но два чувствительных элемента. |

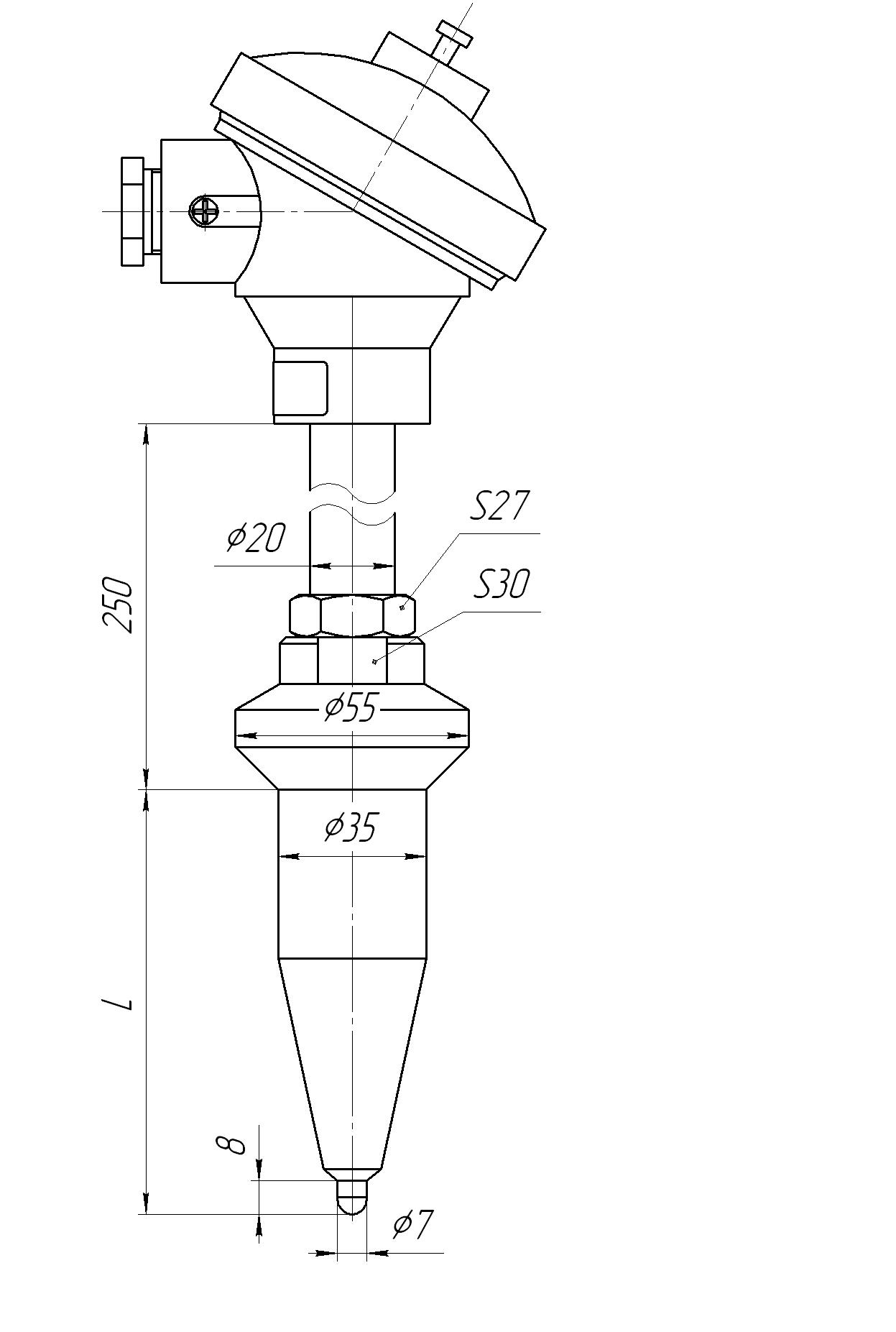

| ТХА-1292-03 |
Защитная арматура — без штуцера, с конусообразным наконечником Ø35 мм, материал — сталь 12Х1МФ с утонением до 7 мм, материал головки — алюминиевый сплав. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован. Условное давление измеряемой среды Ру = 25,5 МПа. Один чувствительный элемент. |
| ТХА-1292-04 |
Защитная арматура — без штуцера, с конусообразным наконечником Ø35 мм, материал — сталь 12Х1МФ, без головки, труба Ø20 мм — сталь 12Х18Н10Т. Крепление к контролируемому агрегату — сваркой до 55 мм. Сменная термометрическая вставка — импортный термопарный кабель 1 класса длиной 20 или 30 метров. Рабочий спай изолирован. Условное давление измеряемой среды Ру=25,5 МПа. |
ТП могут иметь исполнения:
— невзрывозащищенное;
— взрывозащищенное с видом защиты «искробезопасная электрическая цепь».
ТП во взрывозащищенном исполнении с добавлением в их шифре «Ех» соответствуют требованиям ГОСТ Р 51330.10-99. ТП взрывозащищенного исполнения имеют маркировку по взрывозащите «0 Ехia IIC Т6 Х».
